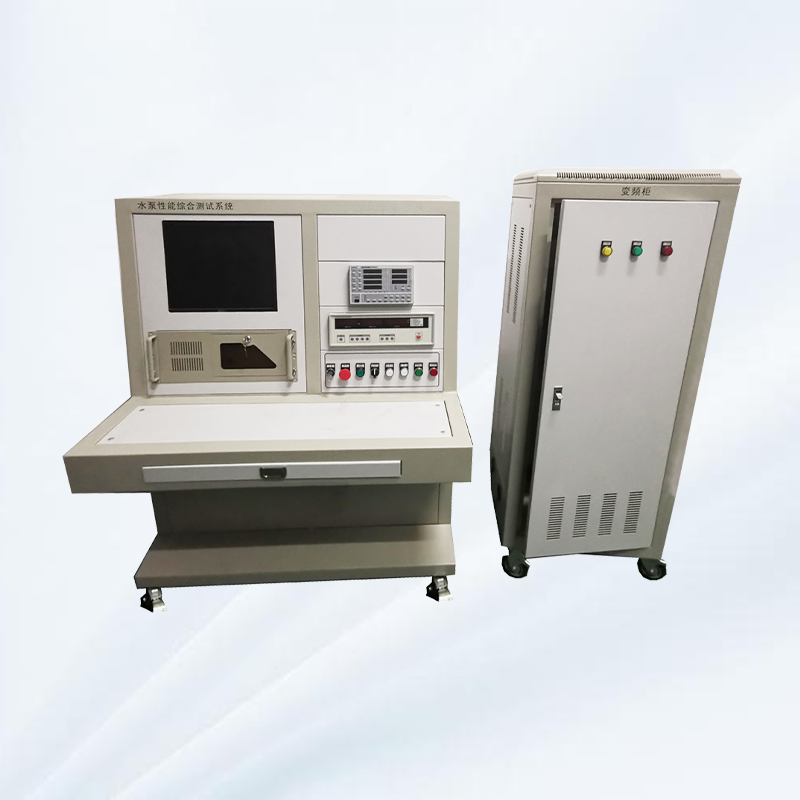

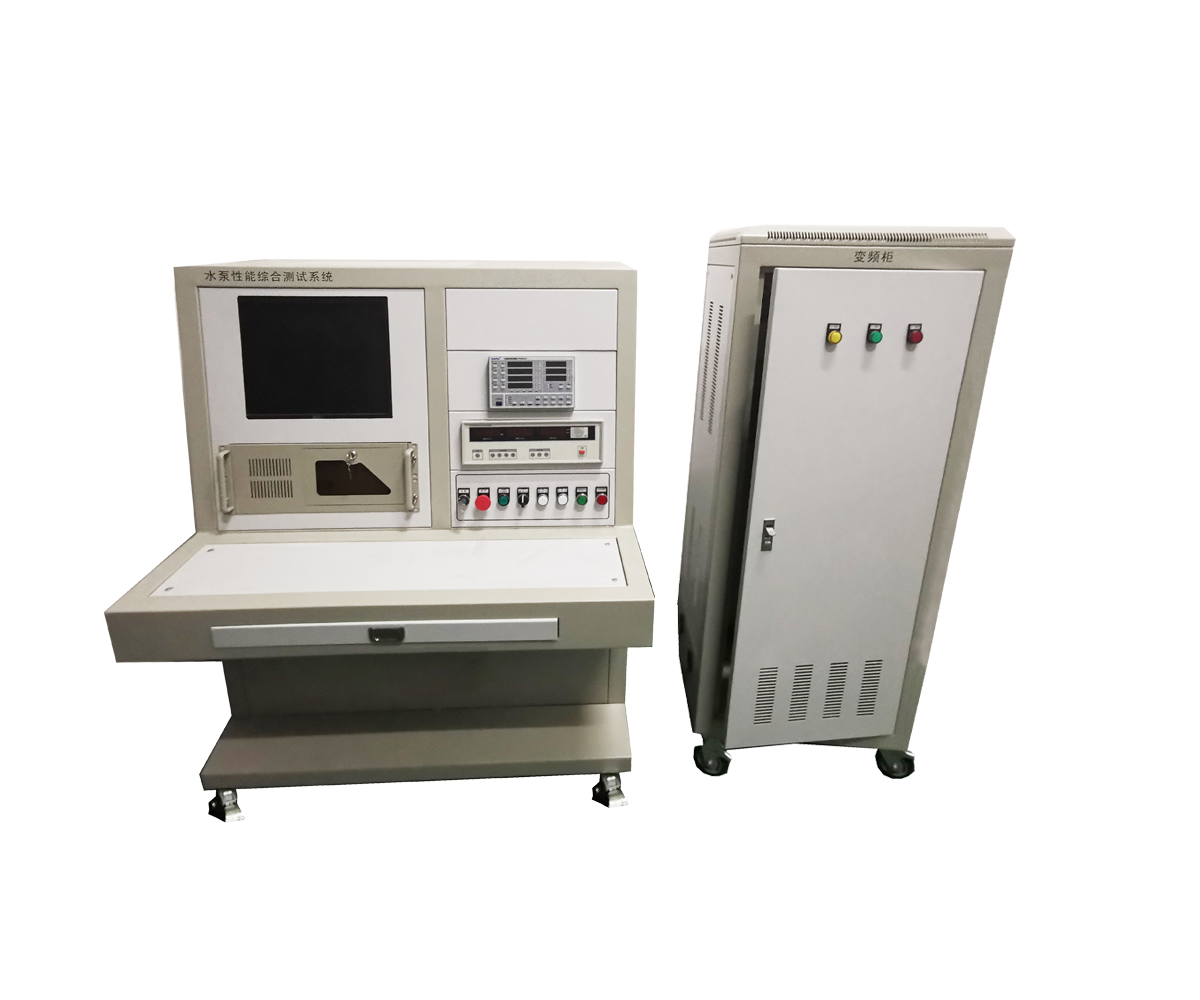

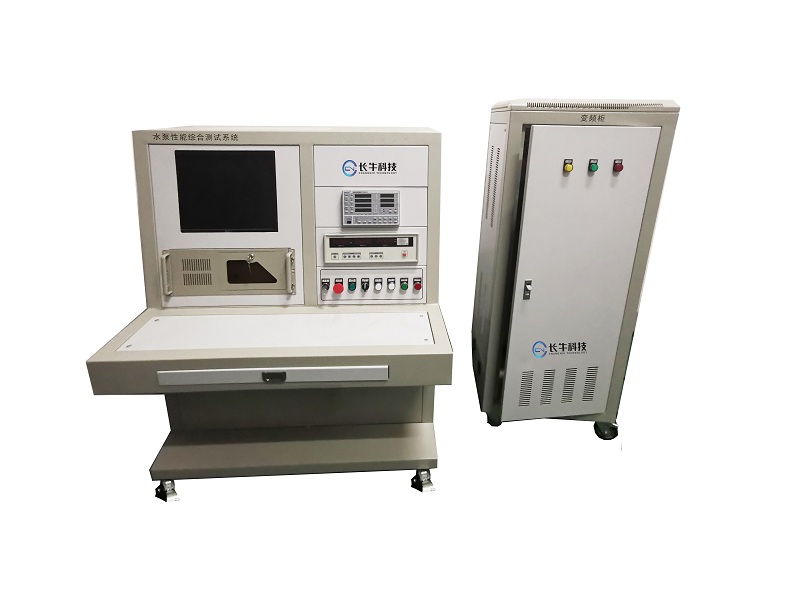

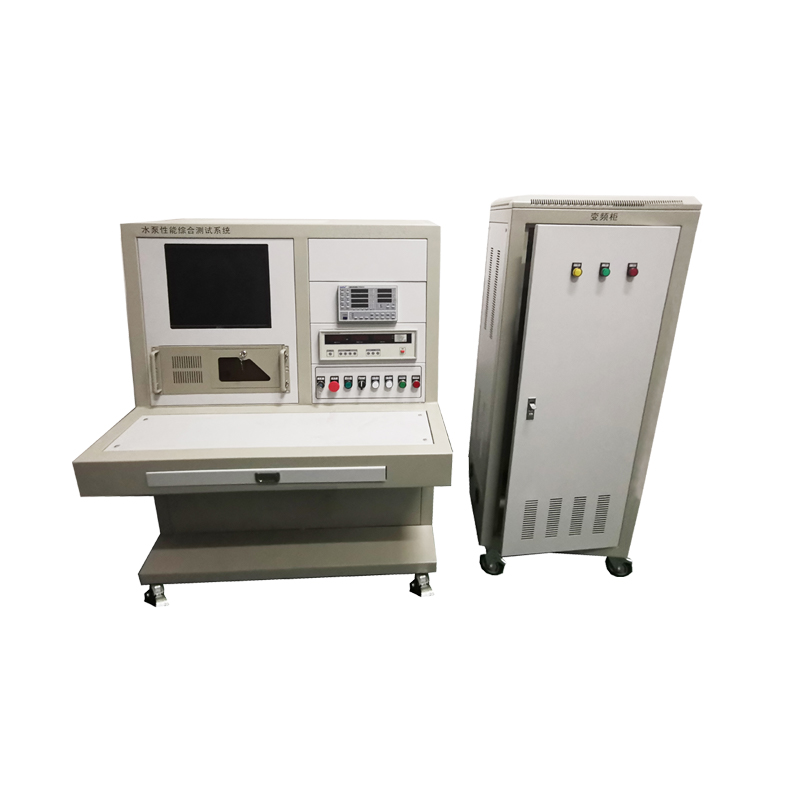

轉子泵性能綜合測試系統概述

　　現代制造業的轉型對泵行業的產品質量提出了越來越高的要求，水泵測試裝置已成為相關生產、研發、節能、質檢單位必不可少的核心設備。

　　水泵綜合測試系統根據最新行業發展趨勢進行升級，具有功能齊全、精度高、操作自動化程度高、運行可靠性高的“一全三高”的特點。同時，相較傳統泵測試裝置，具備整體設計現代化、系統元件/模塊標準化以及整體系統設計非標化定制等特點。

　　1. 系統特點

　　1.1 整體設計現代化

　　a、摒除傳統中控室的大量二次儀表、按鈕，采用模塊化設計，所有數據采集、控制操作通過中心控制器、在計算機上實現“一鍵式”操作;

　　b、操作臺美觀大氣、智能精簡，提供定制三維可視化操作、實時視頻語音監控對講;

　　c、水泵綜合測試系統軟件界面精致，采用中文對照界面及報表，同時具有系統用戶管理與記錄、實時數據與曲線顯示、操作提示和幫助、以及數據監控報警與記錄等功能。

　　2.2 功能齊全、精度高、操作自動化程度高、運行穩定性高

　　a、水泵綜合測試系統，可依據扭矩法、簡化電測法或電測損耗分析法原理實現各類型、各規格泵的型式試驗和出廠試驗。

　　b、水泵綜合測試系統采用國際知名品牌或國內一線品牌高精度傳感器，系統常規配置傳感器精度為：流量(進口0.2%、國產0.5%、、揚程0.2%、扭矩0.2%、轉速(常規水泵±1RPM、屏蔽泵及潛水電泵等0.1%、、電壓/電流0.2%、電機功率0.5%;

　　同時，可實現大功率變頻器等嚴重諧波干擾環境下電參數的高精度測量與電源質量分析，電參數測量精度電壓/電流0.2%、電機功率0.2%;

　　c、升泵綜合測試系統，以三菱PLC進行工業級現場監控，以數據采集模塊進行高精度、高抗干擾性和高可靠性數據采集和處理，系統同時兼具工業級穩定、可靠性和實驗室級高精度、高標準要求。

　　1.3 系統元件/模塊標準化

　　升級后的泵綜合測試系統，所有監控、數據采集設備均采用國際或國內標準化產品，質保期后如有故障，可直接自行購買替換;同時，系統設計均采用標準化信號通道，上位機軟件預留硬件自定義功能，替換的標準化設備可實現與原系統的無縫融合，可維護性強。
